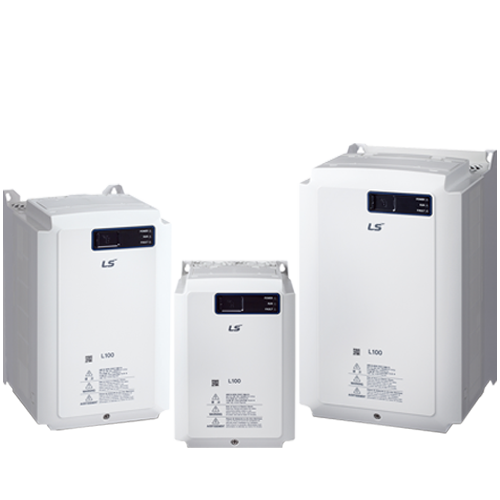

L100

Lift 부하 최적 솔루션

L100은 승하강용 Lift 부하 운영에 최적화 설계된 제품으로 동급 최강의 Size 경쟁력을 자랑합니다. 특히 엘리베이터 시스템에 꼭 필요한 기능과 옵션을 제공하며 고객 가치를 한층 드높여 줄 최적의 Solution이 되어 줄 것입니다.

특장점

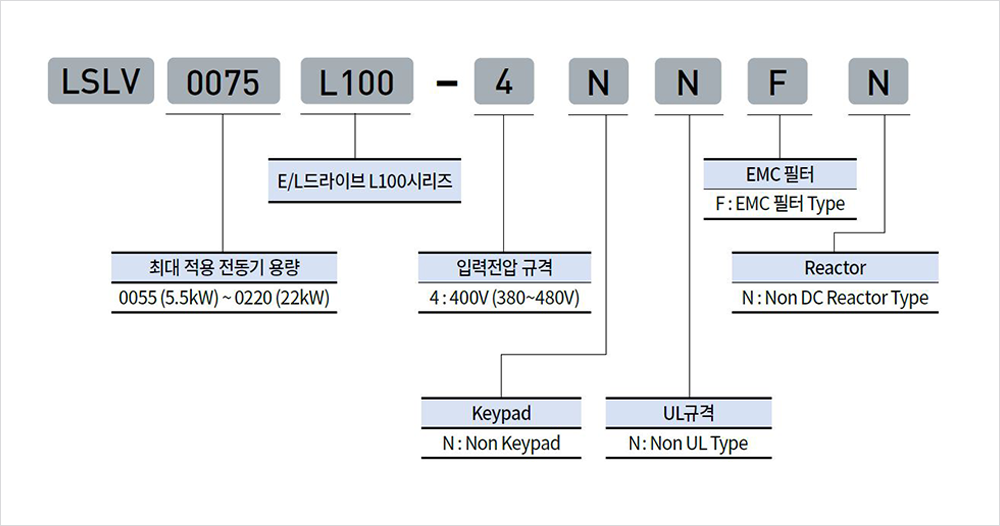

형명

성능규격

LSLV L100-4NNFN주1)		0055	0075	0110	0150	0185	0220
최대 적용 전동기주2)	[HP]	7.5	10	15	20	25	30
최대 적용 전동기주2)	[kW]	5.5	7.5	11	15	18.5	22
정격 출력	용량[kVA]주2)	9.1	12.2	18.3	22.9	29.7	34.3
	정격 전류[A]	12	16	24	30	39	45
	출력 속도	유도 전동기: 0~3600[RPM], 동기 전동기: 0~680[RPM]
	출력 전압	0 ~ 380(480V주3))
정격 입력	입력 전압	3상 380 ~ 480 V (-10% ~ +10%)주4)
	입력 주파수	50 ~ 60 Hz(±5%)
	정격 전류[A]	12.9	17.5	26.5	33.4	43.6	50.7
인버터 중량[kg (lbs)]		3.3 (7.3)	3.4 (7.5)	4.6 (10.2)	4.8 (10.6)	7.5 (16.6)	8.0 (17.7)

주1) LSLV-L100 인버터 명판 형명 표시 형식입니다.
주2) 적용 모터는 4극 표준 모터, 440V 기준을 적용한 것입니다.
주3) 최대 출력 전압은 전원 전압 이상으로 올라가지 않습니다.
주4) 입력 전압이 480V이상 일 때에는 정격 전류를 10% Derating하여 사용하여 주십시오.
전압 불평형률(Voltage Unbalance) 2% 이내, 초과하는 경우 입력단 AC Reactor 사용하십시오.
전압 불평형률[%] = (최고전압[V] - 최소전압[V]) / (3상 평균 전압[V]) x 67 ~ IEC 61800-3

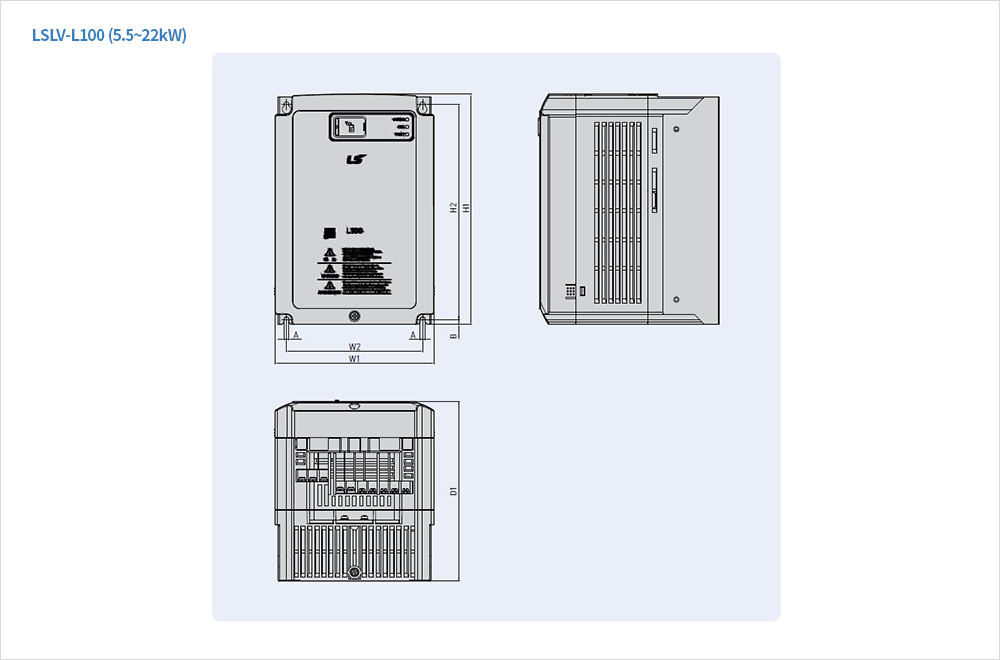

외형치수

용량별치수

인버터 용량	W1	W2	H1	H2	D1	A	B	중량 [kg (Ibs)]
LSLV055L100-4	160 [6.30]	137 [5.39]	232 [9.13]	217 [8.54]	181 [7.16]	5 [0.20]	5 [0.20]	3.3 (7.3)
LSLV075L100-4	160 [6.30]	137 [5.39]	232 [9.13]	217 [8.54]	181 [7.16]	5 [0.20]	5 [0.20]	3.4 (7.5)
LSLV110L100-4	180 [7.09]	157 [6.18]	290 [11.42]	274 [10.79]	205 [8.07]	5 [0.20]	5 [0.20]	4.6 (10.2)
LSLV150L100-4	180 [7.09]	157 [6.18]	290 [11.42]	274 [10.79]	205 [8.07]	5 [0.20]	5 [0.20]	4.8 (10.6)
LSLV185L100-4	220 [8.66]	194 [7.64]	350 [13.78]	331 [13.78]	223 [8.78]	6 [0.24]	6 [0.24]	7.5 (16.6)
LSLV220L100-4	220 [8.66]	194 [7.64]	350 [13.78]	331 [13.78]	223 [8.78]	6 [0.24]	6 [0.24]	8.0 (17.7)
