M100
Micro Drive
특장점
EMC 필터 내장
설치 편의성 강화
사용 편의성 강화-Potentiometer 내장
RJ45 Port 기본 내장
RJ45 Port를 이용한 손쉬운 주변기기 연결 – Modbus 통신
RJ45 Port를 이용한 손쉬운 주변기기 연결 - 스마트카피어

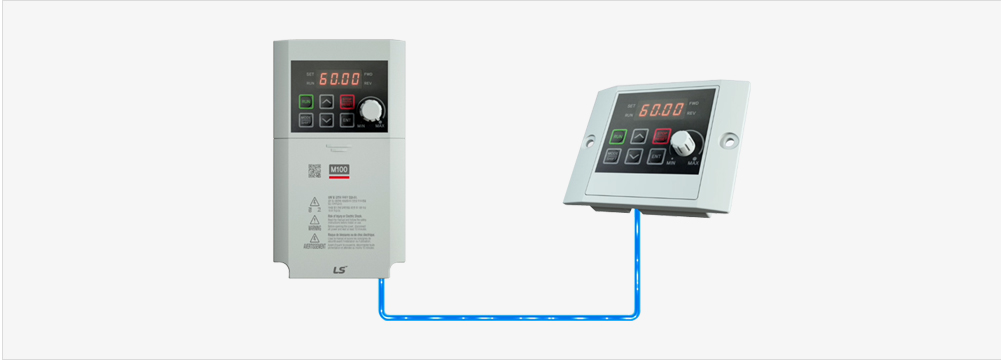

RJ45 Port를 이용한 손쉬운 주변기기 연결 - 리모트키패드
RJ45 Port를 이용한 손쉬운 주변기기 연결 – PC S/W (DriveView 7)
新 UL 61800-5-1 규격 대응 – 절연거리 및 품질 강화

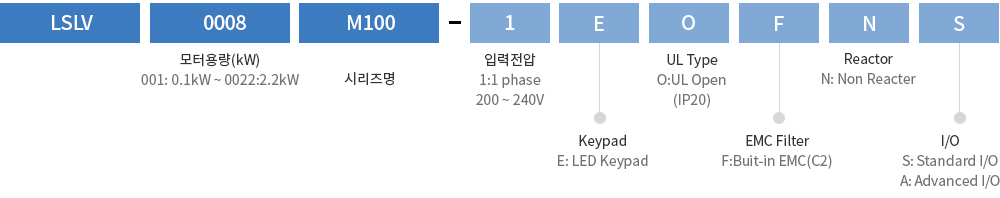

형명
성능규격
| LSLVM100-1 | 0001 | 0002 | 0004 | 0008 | 0015 | 0022 | ||
|---|---|---|---|---|---|---|---|---|
| 적용모터 | 중부하 | HP | 0.125 | 0.25 | 0.5 | 1.0 | 2.0 | 3.0 |
| kW | 0.1 | 0.2 | 0.4 | 0.75 | 1.5 | 2.2 | ||
| 정격 출격 | 정격 용량[kVA] | 0.3 | 0.6 | 0.95 | 1.9 | 3.0 | 4.5 | |
| 정격 전류[A] | 0.8 | 1.4 | 2.4 | 4.2 | 7.5 | 10.0 | ||
| 출력주파수 | 0~400Hz | 출력전압[V] | 3상 200~240V | |||||
| 정격 입력 | 사용 전압[V] | 1상 200~240Vac(-15%~+10%) | 입력주파수 | 50~60Hz(±5%) | 정력 전류[A] | 1.0 | 1.8 | 3.7 | 7.1 | 13.6 | 18.7 |
| 중량(kg) | 0.66 | 1 | 1.45 | |||||
주1) 모터 용량은 4극 표준 모터를 사용할때 기준입니다.
주2) 220V 교류 전압 기준입니다.
주3) 정력 출력 전류는 캐리어(Cn4) 설정에 따라 제한이 있습니다.
주4) 최대 출력 전압은 전원 전압 이상으로 올라가지 않으며, 출력 전압은 전원 전압 이하에서 임의로 설절할 수있습니다.
주5) 인버터 보호를 위하여 모터 미연결 시에는 출력 전압이 20~40% 정도 낮게 출력 됩니다.
제품상세사양
| 항목 | 설명 | |||
|---|---|---|---|---|
| 제어 | 제어방식 | V/F제어,슬립보상 | ||
| 주파수 설정 분해능 | 디지털 지령:0.01Hz 아날로그 지령:0.06Hz(60Hz 기준) |
|||
| 주파수 정도 | 최대 출력 주파수의 1% | |||
| V/F 패턴 | 리니어,2승 저감,사용자 V/F | |||
| 과부하 내량 | 정격 전류:150% 1분 | |||
| 토크 부스트 | 수동 토크 부스트,자동 토크 부스트 | |||
| 운전 | 운전 방식 | 키패드,단자대,통신 운전 중 선택 | ||
| 주파수 설정 | 아날로그 방식:V1단자 0~10V,12단자(Andvanced I/O)0~20mA 및 0~10V 디지털 방식:키패트 입력 |
|||
| 운전기능 | -정방향/역방향 회전금지 -주파수 점프 -주파수 제한 -직류 제동 -jog 운전 -업-다운 운전 -3-와이어(3-Wire)운전 |
-드웰 운전 -슬립 보상 -PID제어 -에너지 절략 운전 -속도 검색(Speed Search) -자동 재기동 |
||
| 입력 | 다기능단자 | PNG(Sourcce),NPN(Sink) 모드 중 선택 Advanced I/O In65-69,Standard I/O In 65-67 코드의 파라미터 설정에 따라 다음과 같이 기능을 설정할 수 있음 |
||
| -정방향 운전 -리셋 -비상 정지 -다단속 주파수-상/중/하 -정지 중 직류 제동 -주파수 증가 -3-와이퍼(3-Wire) -가/감속 중지 등 선택 |
-역방향 운전 -외부 트립 -조그 운전 -다단 가/감속-상/중/히 -제 2 모터 선택 -주파수 삼소 -아날로그 지령 주파수 고정 -PID 운전 중 일반 운전으로 전환 |
|||
| 출력 | 가기능 오픈 컬렉터 단자 (Standard I/O)한정 |
고정 출력 및 인버터 운전 상태 출력 | DC 24V,50mA 이하 | |
| 다기능 릴레이 단자 | (N.O.N.C)AV250V,1A이하,DC 30V,1A 이하 | |||
| 아날로그 출력 | 0~10Vdc:주파수,출력전류,출력전압,직류 전압 등 선택 가능 | |||
| 보호기능 | 트립 | -모터 과열 트립 -모터 과부하 트립 -출력 결상 트립 -외부 신호에 의한 트립 -인버터 과부하 트립 -지령 상실 트립 -과전류 트립 |
-인버터 과열 -과전압 트립 -지락 트립 -COM 트립 -팬 트립 -저전압 트립 -지령상실 트립 |
|
| 경보 | 과부하 경보 | |||
| 순시 정전 | 15m 이하: 운전 계속(정력 입력 전압,정격 출력 이내일것) 15m 이상: 자동 재기동 운전 기능 |
|||
| 구조/사용환경 | 냉각 방식 | 자연 냉각 구조 (0.1~0.2kW) 강제 냉각 구조 (0.4~2.2kW) |
||
| 보호구조 | IP 20,UL Open Type | |||
| 주위 온도 | -10~50℃ (얼음이나 성에 등에 없을 것) | |||
| 주위 습도 | 상대 습도 95% RH 이하 (이슬 맺힘 현상 없을 것) | |||
| 보관 온도 | -20~65℃ | |||
| 주위 환경 | 실내에 부식성 가스,인화성 가스,기름 찌꺼기,먼지 등이 없을 것 (Pollution Degree 1) | |||
| 작동 고도/진동 | 해발 1,000m/9.8/sec(1G)이하 (1.000m 이상부터 매 100m 상승 시전압/출력전류 1% 씩 Deraying 적용, 최대 4,000m) |
|||
| 주위 기압 | 70~106kPa | |||
